En el proceso de soldadura láser, el tamaño del spot es uno de los parámetros clave que determinan el resultado de la soldadura. La demanda de diferentes tamaños de spot varía significativamente según el tamaño del punto de soldadura, el tipo de sustrato y el escenario de aplicación. Ajustar adecuadamente el tamaño del spot garantiza que la soldadura se derrita por completo y, al mismo tiempo, evita daños térmicos. ULiLASER, con sus tecnologías centrales y su hardware y software de desarrollo propio, proporciona una solución fiable para el ajuste preciso y la aplicación estable del tamaño del spot.
1. El Significado Principal del Ajuste del Tamaño del Spot: Adaptación a Diversas Necesidades de Soldadura
El tamaño del spot en la soldadura láser afecta directamente la densidad de energía y la zona afectada por el calor. Un spot pequeño (50μm-200μm) tiene una alta densidad de energía y es adecuado para micropuntos de soldadura (p. ej., pines de sensores de 0.1mm-0.3mm), permitiendo un enfoque preciso de la energía para evitar afectar a los componentes circundantes. Un spot grande (200μm-3mm) tiene una energía más dispersa y es adecuado para puntos de soldadura más grandes (p. ej., terminales de batería de más de 1mm), logrando un calentamiento uniforme y previniendo el sobrecalentamiento local.
Un desajuste entre el tamaño del spot y el punto de soldadura puede provocar fácilmente diversos defectos: usar un spot grande en un punto pequeño causa dispersión de energía y una fusión insuficiente de la soldadura, resultando en una soldadura fría. Usar un spot pequeño en un punto grande requiere un mayor tiempo de soldadura, lo que expande la zona afectada por el calor e incluso puede causar la carbonización del sustrato. Mediante un control preciso del tamaño del spot, combinado con una precisión de soldadura de ±0.01mm, ULiLASER puede adaptarse a una gama completa de escenarios, desde micropuntos en electrónica de consumo hasta puntos de gran tamaño en aplicaciones de nuevas energías, mejorando eficazmente la tasa de rendimiento de la soldadura.
2. Cómo se Logra el Ajuste del Tamaño del Spot: Sinergia entre Hardware y Software
El ajuste del tamaño del spot en los equipos de soldadura láser depende principalmente de la sinergia entre el diseño del camino óptico del hardware y la coordinación de los parámetros del software.

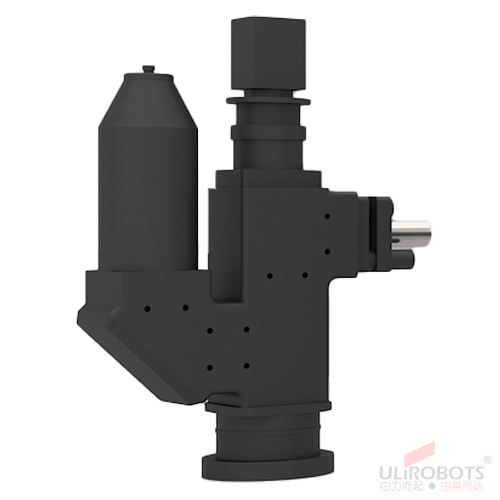

A nivel de hardware, un equipo de alta calidad debe tener un módulo óptico ajustable que permita un ajuste continuo del tamaño del spot cambiando la distancia focal de la lente de enfoque o añadiendo un expansor de haz. ULiLASER utiliza un sistema óptico de desarrollo propio que permite el ajuste continuo del tamaño del spot en el rango de 50μm-3mm, con una precisión de ±10μm. El proceso de cambio no requiere detener la máquina, lo que lo hace adecuado para la operación continua en líneas de producción automatizadas.
A nivel de software, se necesitan algoritmos para vincular el tamaño del spot con la potencia del láser y la velocidad de soldadura. El software de soldadura láser de desarrollo propio de ULiLASER tiene una base de datos integrada de coincidencia de spot-parámetros. Cuando un operador establece el tamaño del spot, el software recomienda automáticamente la potencia del láser y la velocidad de soldadura correspondientes. Por ejemplo, al seleccionar un spot de 100μm para soldar un punto de 0.2mm, el software asignará automáticamente una potencia de 80W y una velocidad de 0.5mm/s, eliminando la necesidad de repetidos ajustes manuales y mejorando significativamente la eficiencia.
3. Consideraciones Clave para el Ajuste del Tamaño del Spot: Garantizar la Estabilidad con Tecnologías Centrales
Durante el ajuste del tamaño del spot, es esencial centrarse simultáneamente en la estabilidad de la energía y la precisión del control de temperatura para evitar fluctuaciones en la calidad de la soldadura.
El sistema de soldadura de bucle cerrado de ULiLASER juega un papel crucial aquí: después de ajustar el tamaño del spot, el sistema monitorea la salida de energía en tiempo real. Si la densidad de energía fluctúa debido al cambio en el spot, compensa dinámicamente la potencia del láser para garantizar la estabilidad. Junto con un sistema de control de temperatura lineal, puede controlar las fluctuaciones de temperatura del punto de soldadura dentro de ±3°C, previniendo eficazmente las salpicaduras de soldadura. Por ejemplo, al cambiar el tamaño del spot para soldar módulos de cámaras de automóviles, los sistemas de bucle cerrado y de control de temperatura trabajan en sinergia. Incluso si el spot se ajusta de 150μm a 200μm, la temperatura del punto de soldadura permanece estable dentro del rango de fusión óptimo para la pasta de soldadura sin plomo (217-230°C), manteniendo la tasa de defectos por salpicaduras por debajo del 0.2%.
Además, el ajuste del tamaño del spot debe combinarse con la precisión de la alimentación de soldadura. El módulo de alimentación de alambre de soldadura de alta precisión de ULiLASER tiene una precisión de ±0.01mm y puede ajustar sincrónicamente la cantidad de soldadura según el tamaño del spot. Para spots pequeños, se reduce la cantidad para evitar puentes causados por el exceso de soldadura. Para spots grandes, se aumenta la cantidad para asegurar un punto de soldadura completo, logrando una correspondencia precisa entre "spot-alimentación-energía".
4. Escenarios de Aplicación Práctica: Implementación Diferenciada del Ajuste del Tamaño del Spot
La necesidad de ajustar el tamaño del spot varía significativamente entre diferentes industrias en aplicaciones prácticas:
Electrónica de Consumo: Al soldar pines de chip de 0.15mm en una placa base de teléfono móvil, ULiLASER ajusta el tamaño del spot a 80μm. Combinado con el sistema de bucle cerrado, logra una soldadura precisa con una zona afectada por el calor controlada dentro de 0.05mm, evitando dañar capacitores y resistencias circundantes.
Electrónica Automotriz: Al soldar terminales de conectores de automóviles de 1.2mm, el tamaño del spot se expande a 2mm. El sistema de control de temperatura lineal asegura un calentamiento uniforme, garantizando una fusión completa entre el terminal y el cable y aumentando la resistencia de la soldadura en un 30%.
Nuevas Energías: Al soldar terminales de batería de 2mm, se utiliza un spot grande de 3mm junto con la función de soldadura segmentada del software. El relleno de soldadura se completa en tres etapas, lo que evita el sobrecalentamiento local y garantiza el sellado del punto de soldadura.
5. Las Ventajas de ULiLASER: Garantía Completa desde el Ajuste hasta la Aplicación
Las ventajas de ULiLASER en el ajuste del tamaño del spot no solo se reflejan en la precisión del hardware y la inteligencia del software, sino también en la sinergia tecnológica de todo el proceso:
Primero, la sinergia entre el módulo óptico de desarrollo propio y el sistema de soldadura de bucle cerrado garantiza la estabilidad de la energía después del ajuste del spot, previniendo fluctuaciones de parámetros.
Segundo, el sistema de control de temperatura lineal se sincroniza con el ajuste del spot, previniendo anomalías de temperatura causadas por cambios en el spot y evitando eficazmente las salpicaduras.
Tercero, el software de desarrollo propio se coordina con los módulos de alimentación de soldadura y de visión para lograr una automatización completa del proceso, desde "configuración del spot - coincidencia de parámetros - posicionamiento del punto - inspección de soldadura", expandiendo los límites funcionales de la soldadura láser.
Además, ULiLASER ofrece soluciones de spot personalizadas. Para puntos de soldadura especiales (como superficies curvas irregulares), se pueden personalizar accesorios ópticos dedicados para optimizar aún más la forma del spot y satisfacer necesidades de soldadura personalizadas.
El ajuste del tamaño del spot en los equipos de soldadura láser es una combinación precisa de tecnología y proceso. Con su hardware y software de desarrollo propio, su control de temperatura central y sus sistemas de bucle cerrado, ULiLASER ha logrado un ajuste flexible y una aplicación estable del tamaño del spot, adaptándose a diversos escenarios de soldadura y garantizando la calidad y eficiencia de la misma. En la tendencia hacia una mayor precisión en la fabricación electrónica, la capacidad de ajustar con precisión el tamaño del spot se convertirá en una competencia central, y ULiLASER sin duda proporciona un excelente modelo para la industria.
